Умный дом основывается на интеграции различных устройств, обеспечивающих автоматизацию, безопасность и комфорт. Центральным элементом технической инфраструктуры такого дома часто выступают электромагнитные реле. Они служат исполнительными устройствами, позволяющими замыкать или размыкать электрические цепи по команде контроллеров. Грамотный монтаж реле не только повышает эффективность работы системы, но и влияет на эксплуатационную надежность, безопасность и расширяемость умного дома https://www.openstreetmap.org/user/IlyaMakarovRelcoma .
Назначение и роль электромагнитных реле в умном доме
Для осознания особенностей монтажа реле важно понимать их функции и преимущества в технологии умного дома:
- Обеспечение дистанционного и автоматического управления электропитанием устройств.
- Разделение силовых и управляющих цепей, повышение безопасности пользователя.
- Возможность подключения к разнообразным датчикам и контроллерам.
- Масштабируемость и простота интеграции в существующую электросеть.
Критерии выбора электромагнитных реле для умного дома
Перед началом монтажа необходимо выбрать реле https://github.com/Relcoma , соответствующее задачам автоматизации. Вот основные критерии:
- Тип реле: электромеханические и твердотельные; для умного дома оптимальны малошумные и долговечные варианты.
- Коммутационная мощность и напряжение: значение должно соответствовать характеристикам нагрузки (освещение, розетки, бытовая техника).
- Способ управления: низковольтные управляющие сигналы для интеграции с системами умного дома (Zigbee, KNX, Modbus и пр.).
- Размер и тип крепления: модульные реле для DIN-рейки удобны для монтажа в электрических щитах.
Особенности монтажа реле в системах умного дома

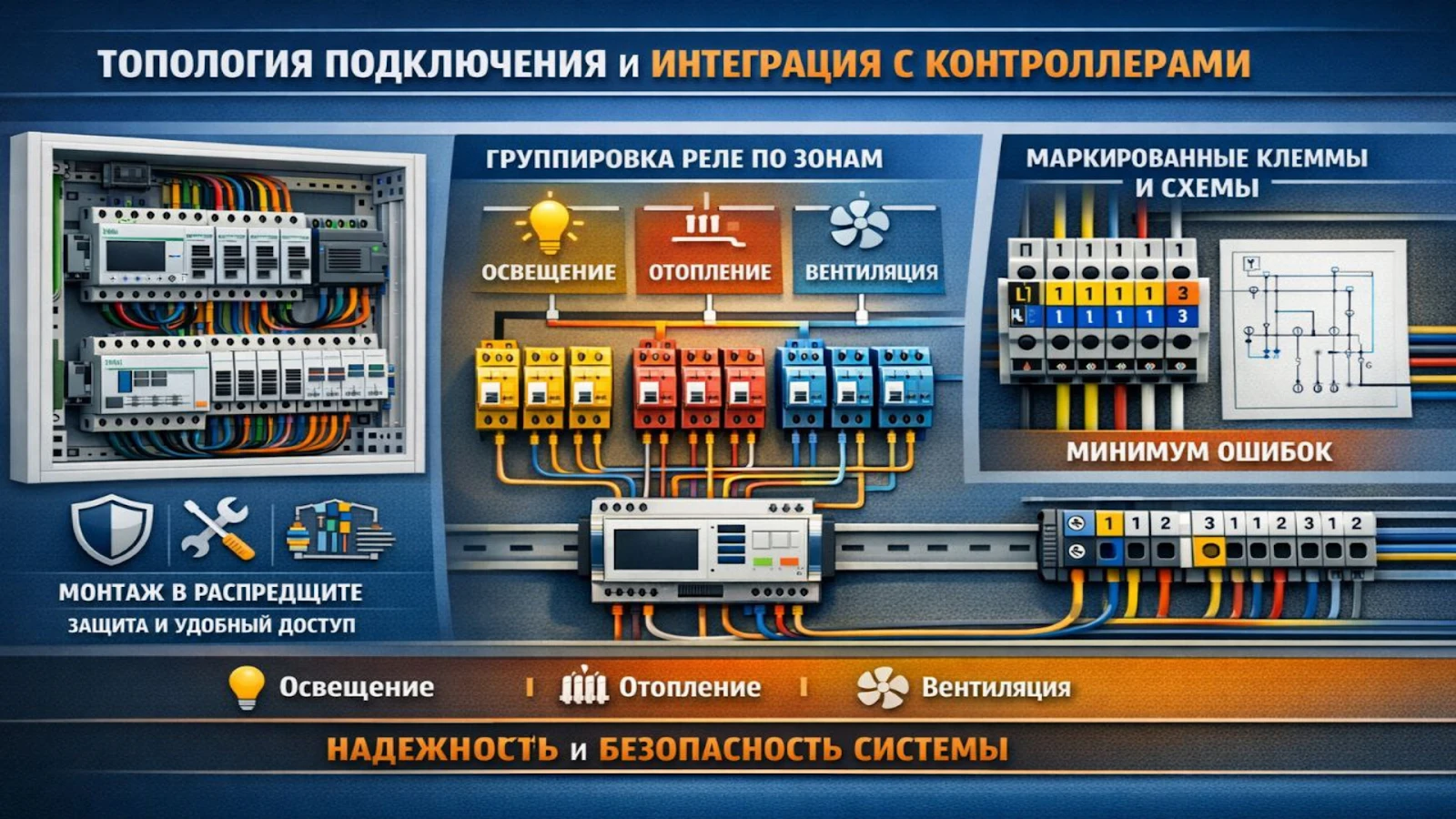

Топология подключения и интеграция с контроллерами
Главная задача — обеспечить надежную и безопасную коммутацию при минимуме помех и простоев:

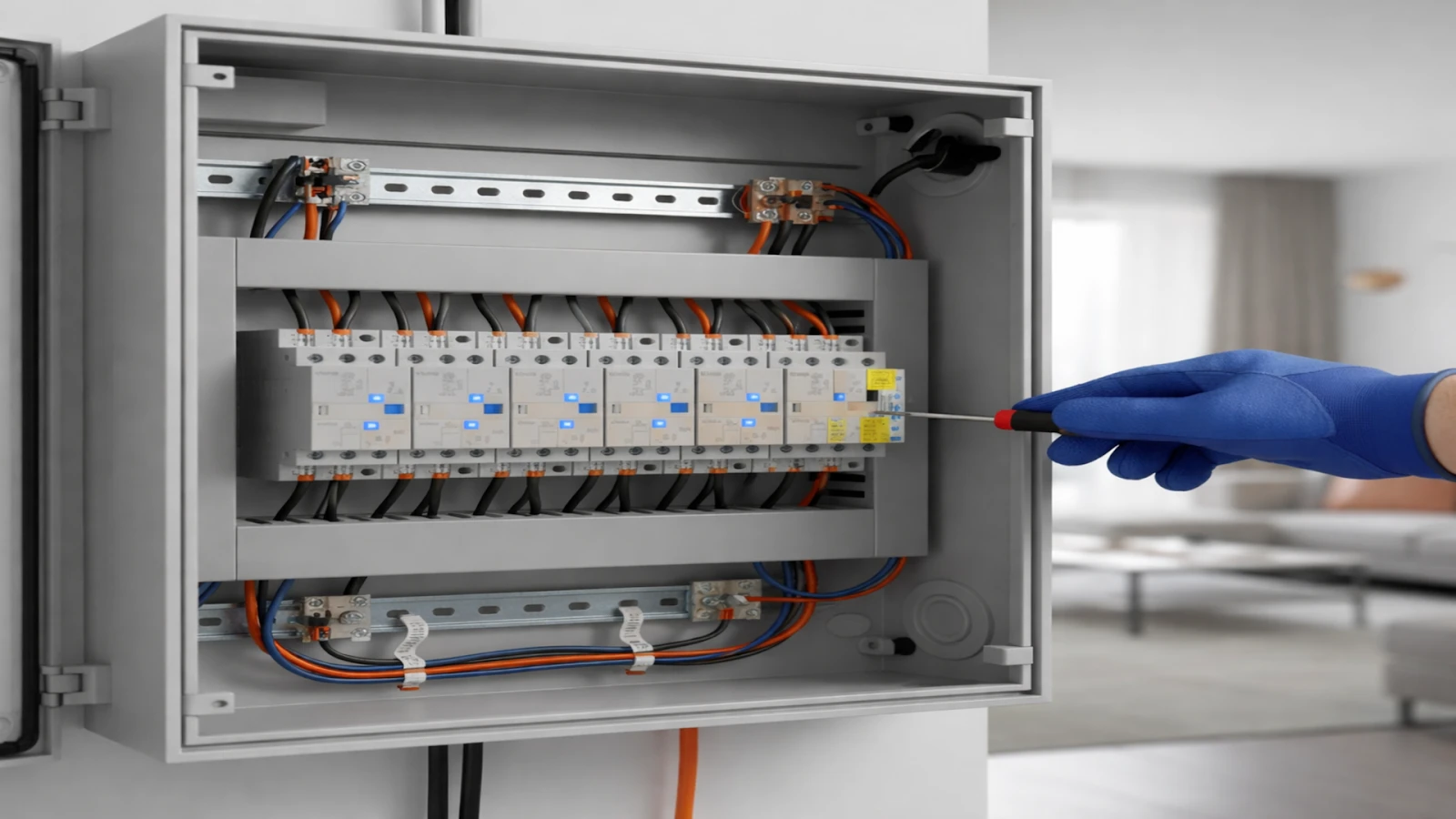

- Монтаж внутри распределительных щитов — обеспечивает защиту реле, легкий доступ для обслуживания и оптимальную прокладку проводов.
- Группировка реле по зонам управления (освещение, отопление, вентиляция) снижает объем проводки и упрощает диагностику.
- Использование маркированных клемм и схем подключения минимизирует вероятность ошибок в обслуживании системы.
Соблюдение требований электробезопасности
При монтаже реле критически важно:
- Использовать реле с сертификатами соответствия.
- Обеспечивать гальваническую развязку управляющей и силовой части.
- Правильно выбирать сечение проводов согласно нагрузке.
- Обеспечивать защиту от перенапряжений и токовых перегрузок с помощью автоматических выключателей и УЗО.
Учет особенностей электромагнитных наводок и помех
Автоматика умного https://blankslate.io/?note=1281833 дома чувствительна к электромагнитным наводкам. Для их минимизации:
- Проводку управляющих сигналов прокладывают отдельно от силовых кабелей.
- Применяют экранированные кабели для слабых токов.
- Используют элементы подавления выбросов напряжения (варисторы, RC-цепи) на катушках реле.
Типовые схемы монтажа и практические аспекты
| Сценарий применения | Тип реле | Особенности монтажа
|
|---|---|---|
| Управление освещением | Модульные реле для DIN-рейки | Группировка в щите, распределение по комнатам или зонам, подключение к контроллеру |
| Автоматизация вентиляции или отопления | Реле с увеличенным коммутационным током | Учет пусковых токов, защита от перегрева, резервирование |
| Управление розетками | Встраиваемые реле в подрозетниках | Миниатюризация, теплоотвод, защита от КЗ |
Ошибки и риски при монтаже
- Использование реле, не рассчитанных на реальную нагрузку, приводит к их выходу из строя.
- Неправильное размещение реле без теплоотвода увеличивает риск перегрева.
- Ошибки в разводке управляющих сигналов вызывают ложные срабатывания или несрабатывания устройств.
- Отсутствие маркировки и неструктурированный монтаж усложняют обслуживание и наращивание системы.
Практические рекомендации по обслуживанию и диагностике
- Проводить регулярную проверку затяжки клемм, оценивать состояние контактных групп на предмет износа или подгорания.
- Использовать схемы подключения и документацию, приложенные к щиту или системе управления — это ускоряет диагностику.
- При проектировании закладывать резервные реле для быстрой замены или наращивания функций без изменения структуры всей системы.
Электромагнитные реле остаются необходимой частью инфраструктуры умного дома даже при широком внедрении беспроводных технологий. Качественный монтаж реле требует продуманной схемы, учета электробезопасности, грамотного распределения нагрузок и защиты от помех. Аккуратное проектирование и практические меры обслуживания позволяют повысить долгосрочную надежность, гибкость и энергоэффективность жилого пространства, реализующего концепцию умного дома.
